FVE a hromosvod

V souvislosti s aktuální energetickou situací je zvýšená poptávka po instalacích fotovoltaických elektráren (FVE). U nových projektů by měl projektant s instalací FVE počítat již od začátku a navrhnout takové řešení ochrany před bleskem, aby mohla být FVE bezpečně instalována.

U stávajících staveb je provedení hromosvodu často problematické. Je nutné dodržet dostatečnou vzdálenost fotovoltaických panelů a DC vedení od jímacího vedení, svodů a také od elektroinstalace uvnitř objektu. Dodavatelé FVE tuto problematiku často neřeší, čímž vzniká potenciální nebezpečí přeskoku blesku a s tím související škody. Minimálně může dojít k destrukci FV panelů a DC vedení, ale také ke zničení rozvaděče, střídače nebo bateriového úložiště. V důsledku toho hrozí vznik požáru. V případě požáru má rozhodující slovo pojišťovna.

V těchto případech musí být provedena nová analýza rizik a zpracován projekt ve stupni DPS na úpravu nebo rekonstrukci.

U starších staveb často není vyřešena hlavní uzemňovací přípojnice (MET), její propojení s elektroinstalací nebo je hodnota uzemnění nevyhovující.

Zřízení hlavní ochranné přípojnice vyžaduje jak stavební zákon 183/2006 Sb. (starý), tak i stavební zákon 283/2021 Sb. (platný), a to prostřednictvím prováděcích vyhlášek – dříve vyhláška 268/2009 Sb. § 34 odst. 6, nově vyhláška 146/2024 Sb. § 43 odst. 1.

Hlavní uzemňovací přípojnice (MET) je pro instalaci fotovoltaiky nezbytná. Musí být připojena na kvalitní uzemnění, které zajistí bezpečnou vnitřní ochranu před bleskem. Mnoho firem montujících FVE tuto problematiku z neznalosti nebo z důvodu snížení nákladů vůbec neřeší, případně tvrdí, že postačí jedna či několik zemnicích tyčí. Takové řešení je však nevyhovující. Čím nižší je odpor uzemnění, tím je celá elektroinstalace stavby bezpečnější, a to i v případě přerušení vodiče PEN.

Při instalaci FV panelů na objekt, který je již vybaven hromosvodem, by měl seriózní dodavatel FVE znovu provést analýzu rizik a výpočet dostatečné vzdálenosti. Na základě výsledků výpočtu je nutné navrhnout a provést instalaci panelů a vedení elektroinstalace FVE tak, aby byla dodržena bezpečná vzdálenost od jímacího vedení a svodů. Pokud tato vzdálenost není dodržena, hrozí reálné riziko vzniku výše popsaných škod na majetku investora.

V některých případech není možné vypočtenou dostatečnou vzdálenost dodržet, zejména u objektů s plechovou střešní krytinou. V zájmu investora je pak nutné provést úpravu nebo rekonstrukci hromosvodu. Pro maximální využití plochy střechy, dosažení co nejvyššího instalovaného výkonu FVE a pro střechy s plechovou krytinou se nabízí řešení v podobě izolovaného hromosvodu se správně navrženou ochranou před bleskovými proudy a přepětím.

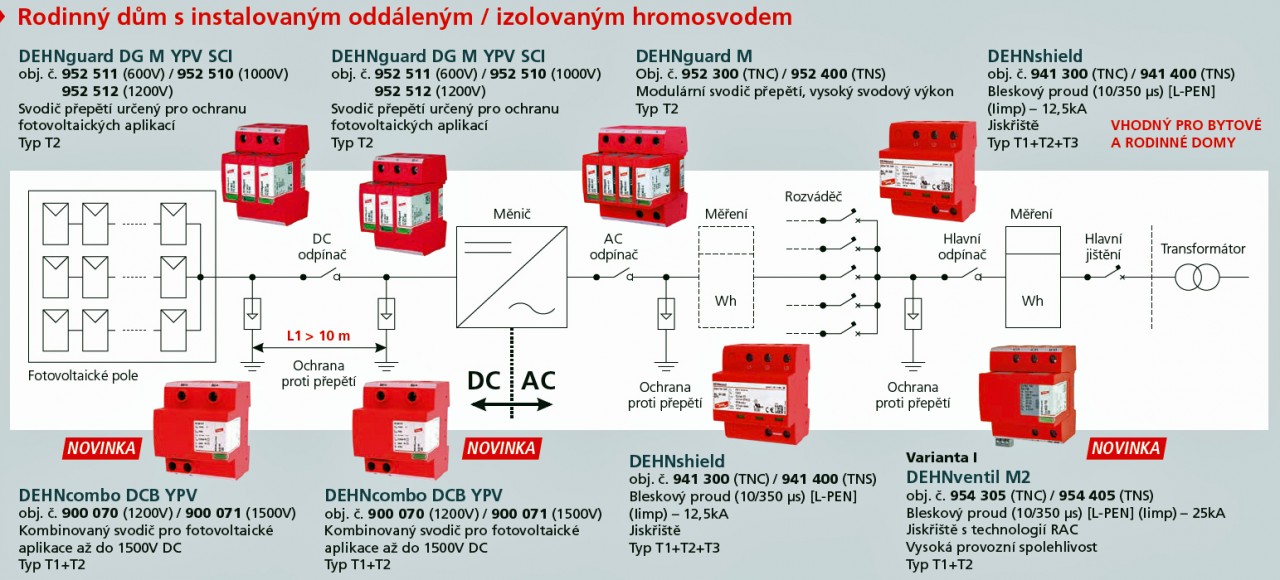

Na přiloženém obrázku je znázorněn návrh použití prvků vnitřní ochrany objektu s FVE, na kterém je instalován izolovaný hromosvod.
